[정보통신기사] 논리회로 게이트 종류 - NOT, AND, OR, XOR, NAND, XNOR, NOR



1. NOT 게이트

말 그대로 반대인 것이다. 180도 바꿔서 출력으로 나온다. 0의 반대는 1, 1의 반대는 0이다.

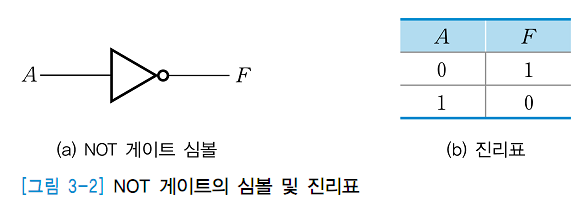

NOT 게이트

NOT 게이트



2. AND 게이트

우리말로는 '그리고'에 해당한다. 둘 다 해당된다는 말이다. 간단히 말해 곱셈이다.

"앤곱"으로 외우면 좋다.

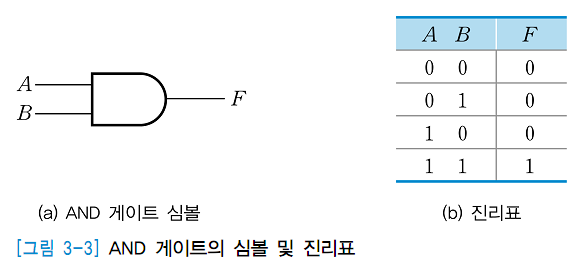

AND 게이트



AND 게이트

3. OR 게이트

우리말로는 '또는"이다. 둘 중 하나만 만족해도 괜찮다는 말이다. 간단히 말해 덧셈이다.

"오더"로 외우면 좋다. 주문할게요..

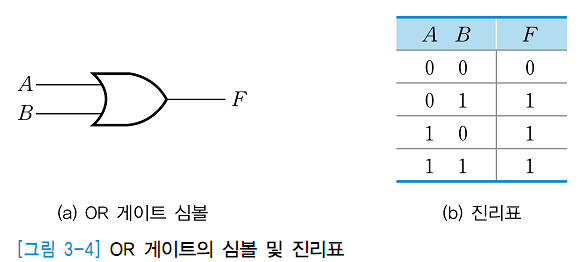

OR 게이트

OR 게이트

4. NAND 게이트

AND의 반대이다 순서대로 간다면 ANDN으로 가야겠지만 말이다. AND연산 결과에 NOT 게이트를 붙인 것이다. 요놈이랑 OR gate를 standard gate라고 부르는데 gate 하나의 조합으로 다른 모든 gate의 동작들을 구현할 수 있기 때문이다.

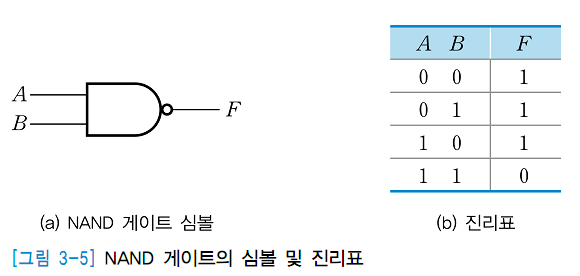

NAND 게이트

NAND 게이트



5. NOR 게이트

NAND 가 있으니 당연히 NOR 가 있다. 위와 마찬가지로 OR의 연산 결과에 NOT을 붙힌 것이다.

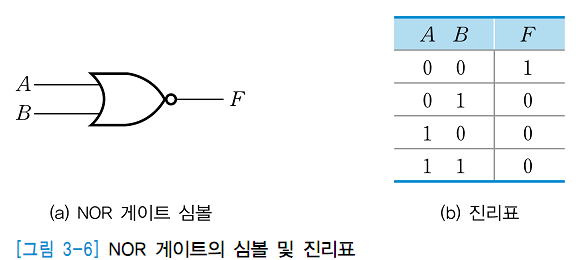

NOR 게이트



NOR 게이트

6. XOR 게이트

짱 중요하다. 말로 하자면 서로 다를 때 1이다. 기본 연산자가 모두 사용된다. XOR 게이트는 다른 말로 비등가 게이트라고 불린다.

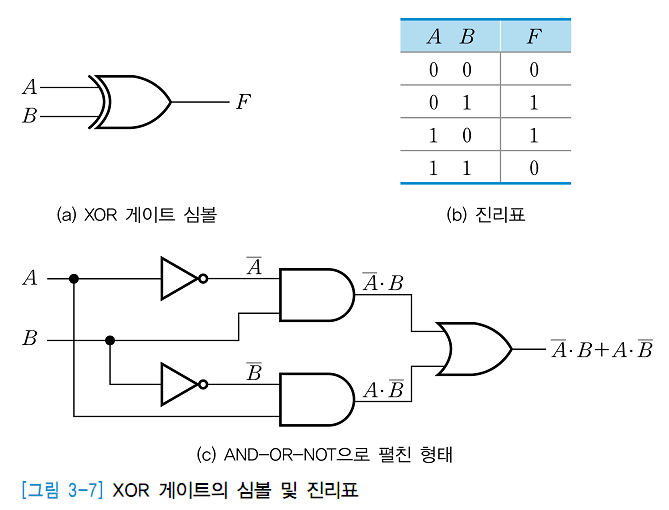

XOR 게이트





XOR 게이트



7. XNOR 게이트

XOR 게이트에 NOT을 붙인 것이다. XOR의 반대라고 생각하면 된다.

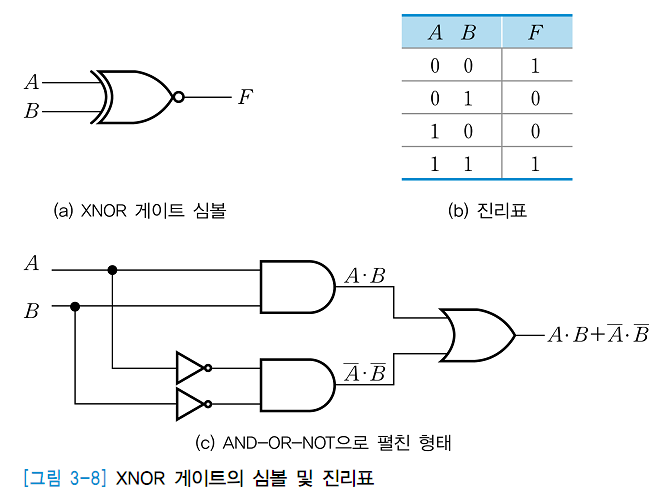

XNOR 게이트



XNOR 게이트

XNOR 게이트



---
