Time Domain Reflectometer ( TDR )
시스코 6500시리즈 데이터시트를 보면 케이블 상태가 정상인지, 불량인지 파악할 수 있다고 나온다.
현업에서 실제 케이블이 씹혔거나, 잘못 제작된 경우 속도가 저하되거나 끊어지는 경험을 한다. (원인 찾기 매우 어렵다)
이러한 장애 발생 시 장비탓, 트래픽 탓 또는 서버 탓으로 돌리는 경우가 있는데
네트워크 관리자라면 한번쯤 스위치에 연결된 인터페이스 케이블 상태를 확인해 볼 필요가 있다.
1) Cisco6500 스위치 TDR 내용
케이블 장애 탐지로 간소화된 네트워크 운영 - TDR(time domain reflectometer)을 이용한 케이블 테스팅 기능을 통해 TDR은 케이블을 따라 신호를 보내 각 Twisted Pair의 장애를 확인합니다(일부 10/100 및 모든 10/100/1000 이더넷 오버 코퍼(Ethernet-over-copper) 인터페이스 모듈에서 사용 가능).
<< 주 의 >>
실제 케이블 상태를 테스트하기 위해 Command를 입력하고 엔터를 치면 통신이 몇 초간 불가능해진다.
따라서 실제 운영중인 시스템에서는 사용 전 협의 후 테스트를 해야 한다.
2) 사용 명령어
# test cable-diagnostics tdr interface gigabitethernet8/1 <--- UTP 케이블 상태 테스트

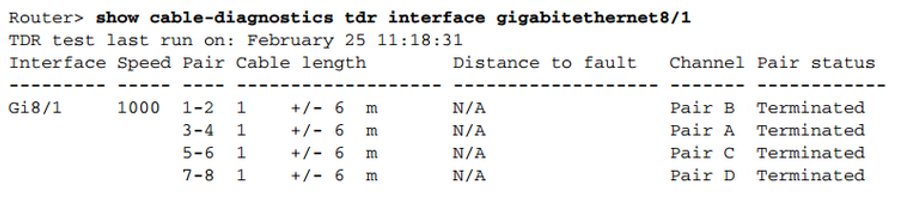

# show cable-diagnostics tdr interface gigabitethernet8/1 <--- TEST 결과 출력
결과는 위와 같이 나온다.

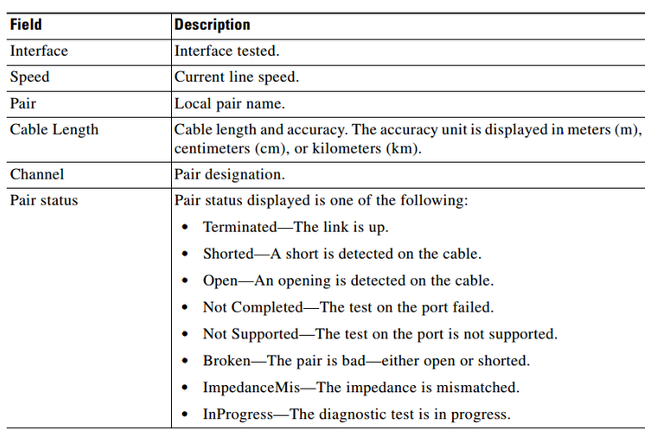

각 필드의 의미는 아래와 같다.
3) show cable-diagnostics tdr 시스코 문서
