[CCNA] Cisco 장치관리 - 부팅 프로세스, 공장초기화, 비밀번호 복구, 시스템이미지 구성, IOS 업그레이드

A. 부팅 프로세스

1. Cisco 장비 메모리 구성

시스코 장비는 4가지의 메모리로 구성되어 있다.

ROM Flash NvRAM RAM



1. ROM

장비 부트시 가장 먼저 불러옴.

2가지의 중요 기술이 있는데 하나가 POST(Power on self test)이고 Load bootstrap을 통해 flash에 저장된 IOS 시스템 파일을 불러온다.



만약 불러오기가 실패하면 Rommon Prompt가 보인다.



2. Flash

ROM에서 POST 테스트 후 bootstrap을 통해 flash에 있는 IOS 이미지

를 가져온다.



3. NvRAM

부팅까지 끝나면 startup-config 즉 시작구성을 불러오는데 이게 NvRAM에 있다. 이 시작구성이 불러와서 RAM에 가게 되면 running-config이 된다. running-config는 따로 저장을 해줘야 영구 저장이 된다. 이렇게 설계된 이유는 실수 시 롤백을 위함이다.



참고로, 모델에 따라 다르지만 VLAN.dat이란 VLAN database가 있다. vlan 관련내용은 추후에 다룰 테니 그냥 이런 게 있다~ 하고 넘어가면 된다.



4.RAM

NvRAM은 비휘발성, RAM은 휘발성



반응형



2. 주의사항



TFTP와 같은 외부서버로부터 로 startup-config나 시스템 이미지를 불러올 수 있지만 서버와 연결이 끊길 시 장치 부팅이 불가능하니 추천하지는 않는다. 꼭 필요한 경우에만 사용한다.





flash에 이미지를 삭제하지 않도록 주의한다. 구형 장비들은 새로운 파일을 복제 시 이전 파일에 대한 삭제여부를 묻는데 이때 실수로 삭제를 할 수가 있다. 항상 주의하고 주의하고 주의하자!!!



부팅이 안되어 로몬 프롬프트가 보인다면 TFTP로 복구할 수 있다.



IP_ADDRESS="IP주소"

IP_SUBNET_MASK="서브넷마스크"

DEFAULT_GATEWAY="GW주소"

TFTP_SERVER="서버주소"

TFTP_FILE="파일이름"

tftpdnld



참고로 TFTP 서버 주소는 구글 찾아보면 많이 나온다.









B. 공장초기화 와 비밀번호 복구

1. 공장초기화

write erase 란 명령어를 프리빌리지 모드에서 사용하면 된다.

엔브이 램에 있는 시작구성을 날리기 때문에 새것이 된다.



2. 비밀번호 복구

구성 레지스터에 대해 알고 있어야 한다. 이는 라우터가 기본으로 부팅되는 방식을 변경하기 위해 사용하는 것이다.



global 모드에서

config-register "레지스터값"



또는



Rommon Prompt에서

confreg "레지스터값"







레지스터값

0x2102 = 정상부팅

0x2120 = 로몬으로 부팅

0x2142 = NvRAM 시작구성 무시 부팅







반응형



3. 비밀번호 초기화 과정



구글 검색을 한 뒤 복구의 가능성이 보이지 않을 경우 아래의 과정을 따르면 된다

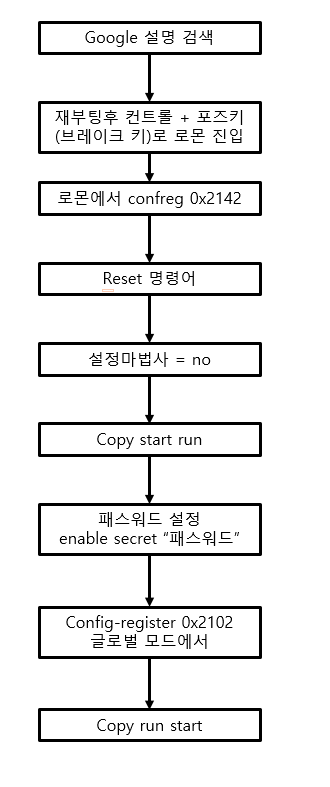

Cisco 비밀번호 초기화 과정







C. 시스템이미지 및 구성 백업

1. 백업

running 구성 파일에 새로운 구성 파일을 복사하면 병합이 되니 구성파일 교체를 원한다면 공장초기화 후 새로운 구성파일을 시작 구성에 복사한다.



관련 명령어로는

copy flash tftp

copy run tftp

copy start usb



delete flash:"파일이름"

등등등 이 있다.

아 참고로 프리빌리지 모드에서 한다.





D. IOS 업그레이드

1. 업그레이드

software.cisco.com에서 파일을 받을 수 있다.



받은 파일을 tftp 서버에 올린다.



tftp에 올린 파일을 flash 메모리에 저장한다.





기존의 IOS 파일을 삭제하거나



boot system

flash "파일이름"

copy run start

relod

로 새로운 IOS 파일로 대체만 한다.



---
