[Axgate] 방화벽 초기 설정 방법 - 라이센스, 네트워크 설정, 라우팅, NAT, ARP

A. Axgate 방화벽 초기 셋팅

1) 라이선스

- Axgate 방화벽은 기본 라이선스가 주입된 상태로 출고됨

- 라이선스 입력 불필요

2) 콘솔 접속

- 전송 속도 : 모델별로 전속 속도 다름 > 57600 또는 9600

3) 권한 모드로 변경

: regain privilege

4) 설정 모드 진입

: conf t

5) 장비 접속 사용자 계정 설정

:username axroot privilege 15 password 1q2w3e!!

6) 접속 포트 설정

line vty

login server priority local

ssh port 2222

http secure-port 4443

7) 관리용 인터페이스 설정

interface eth0

ip address 10.0.0.254/24

no sh

B. 네트워크 설정

1) Zone 설정

- 네트워크 -> Security Zone

- Zone 생성(ex SSL VPN)

2) 인터페이스 설정

- 네트워크 > 인터페이스 > Ethernet -> 수정

- 활성화(Default 값 : 비활성화)

- Security Zone 할당

- IP 할당

인터페이스 설정

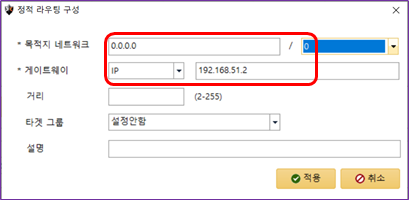

3) 라우팅 설정

- 네트워크 -> Ipv4 정적 라우팅

- 목적지 라우팅, 디폴트 라우팅 설정

라우팅 설정

C. Source NAT 설정

1) 구성도 개요

- PC -> L3 ping 시도 시 방화벽에서 PC의 IP를 10.0.51.104로 NAT

Source NAT 설정

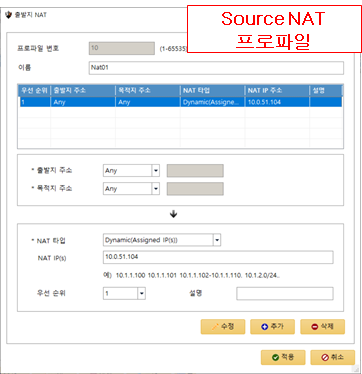

2) 정책 -> NAT 프로파일 -> Source NAT 프로파일

Source NAT 설정

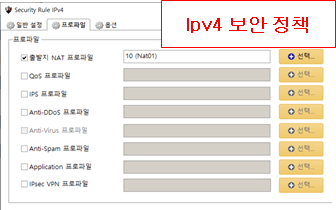

3) 정책 -> IPv4 보안 정책 -> 프로파일 -> 출발지 NAT 프로파일 선택

Source NAT 설정

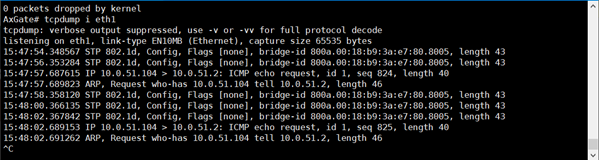

4) 테스트

- 결과 : 통신 실패

- 분석

Source NAT 설정 테스트

-> 방화벽에서 Request에 대한 reply를 주지 않음

-> 10.0.51.104는 방화벽의 IP에 할당된 주소가 아니라서 arp 응답을 주지 않음

5) 추가 조치

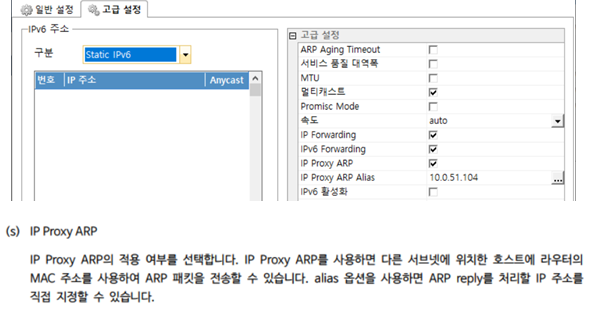

- IP Proxy ARP 활성화

- 네트워크 -> Ethernet -> 외부 인터페이스 수정 -> 고급 설정

- IP Proxy ARP 체크

- IP Proxy ARP Alias : 10.0.51.104

IP Proxy ARP 활성화

---
